P1 公園

閱讀時間約 26 分鐘

P1 公園

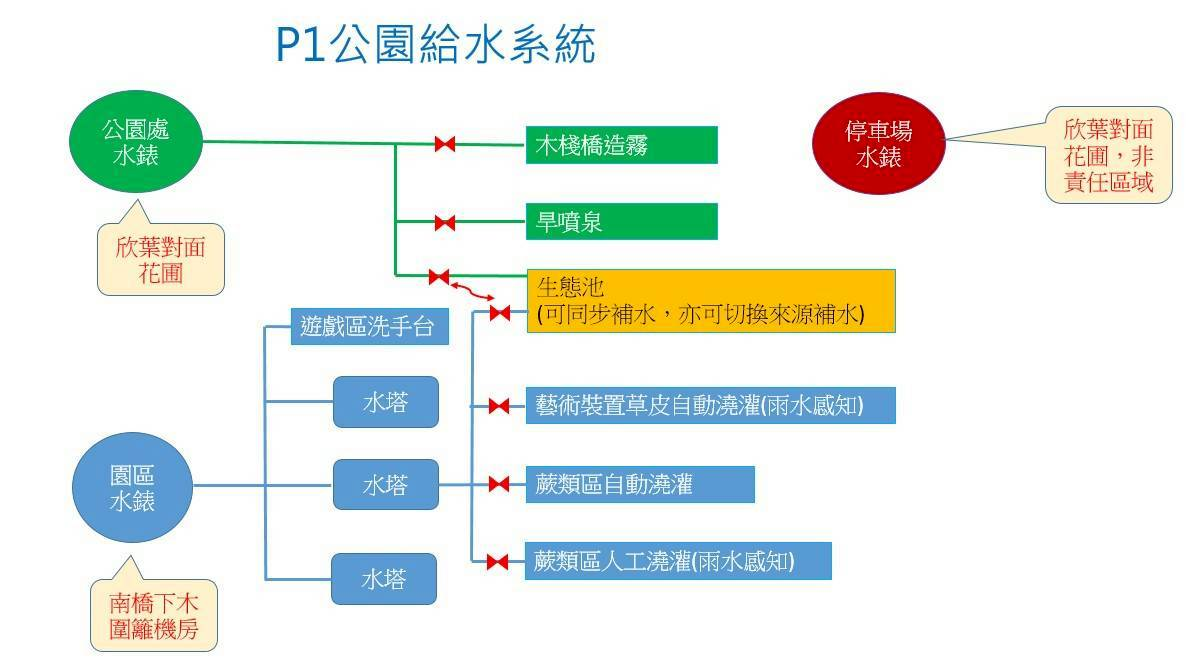

供水系統

  • 噴霧、噴泉水源：取用自來水

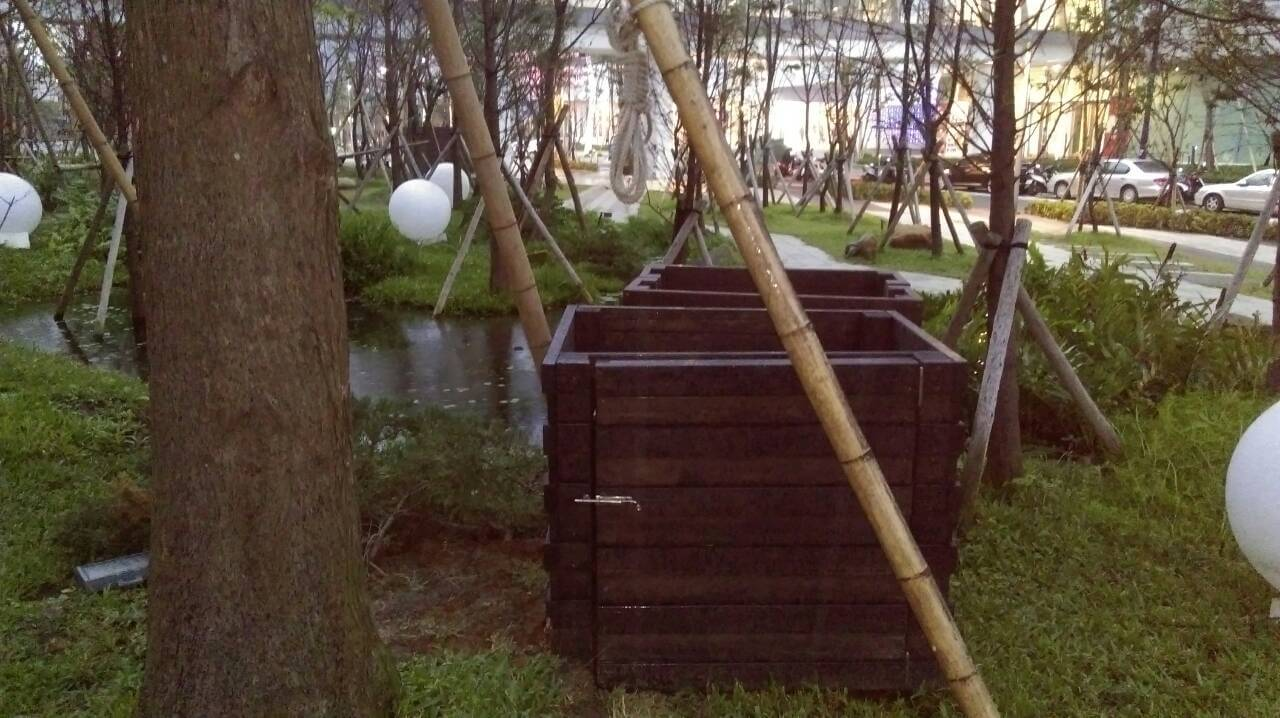

  • 快速接頭水源：由東側水池濾水後，加壓泵打出

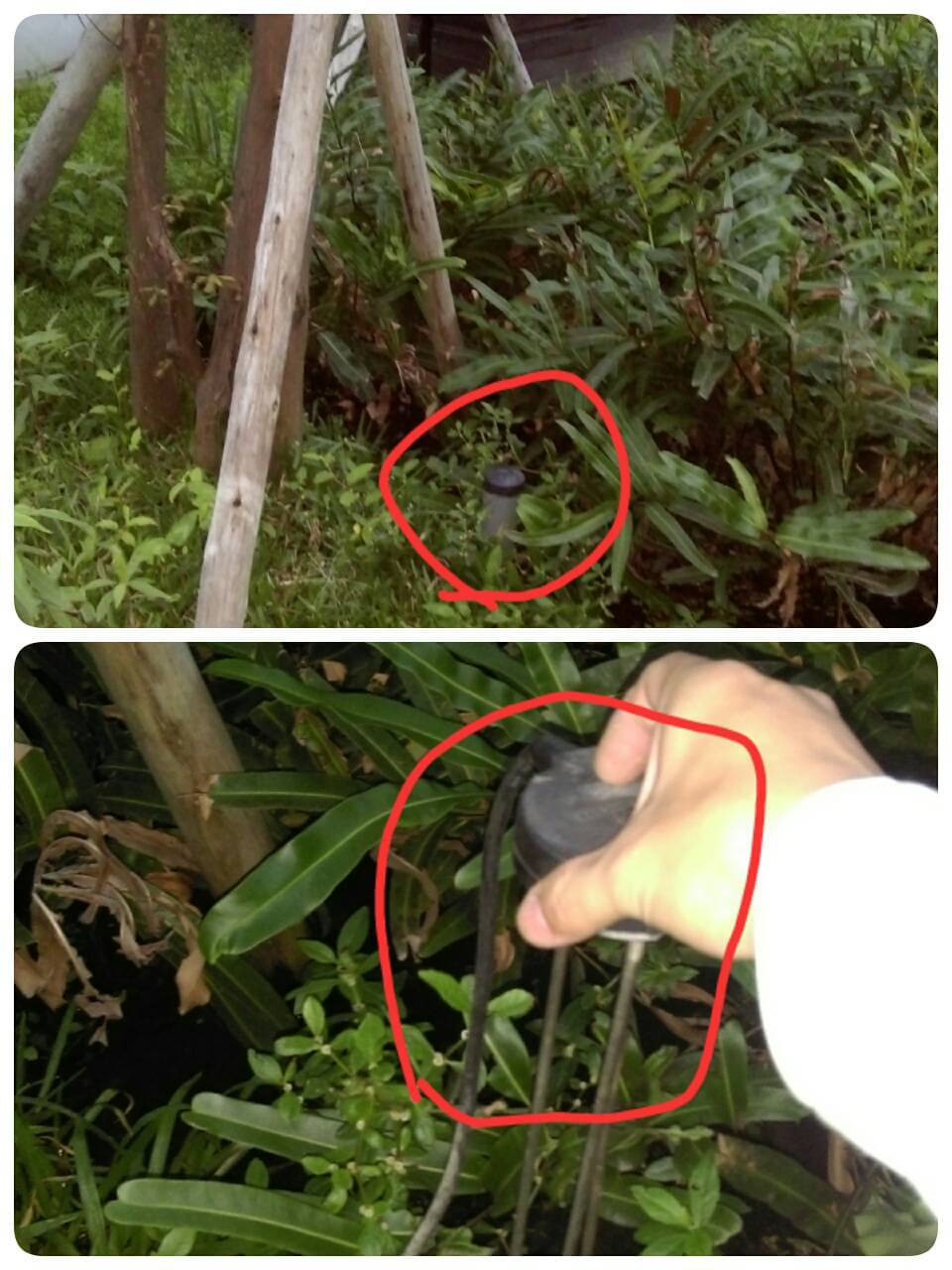

  • 東側水池水位：由水池旁**液位計（3支腳）**控制

P1公園中間區自來水閥

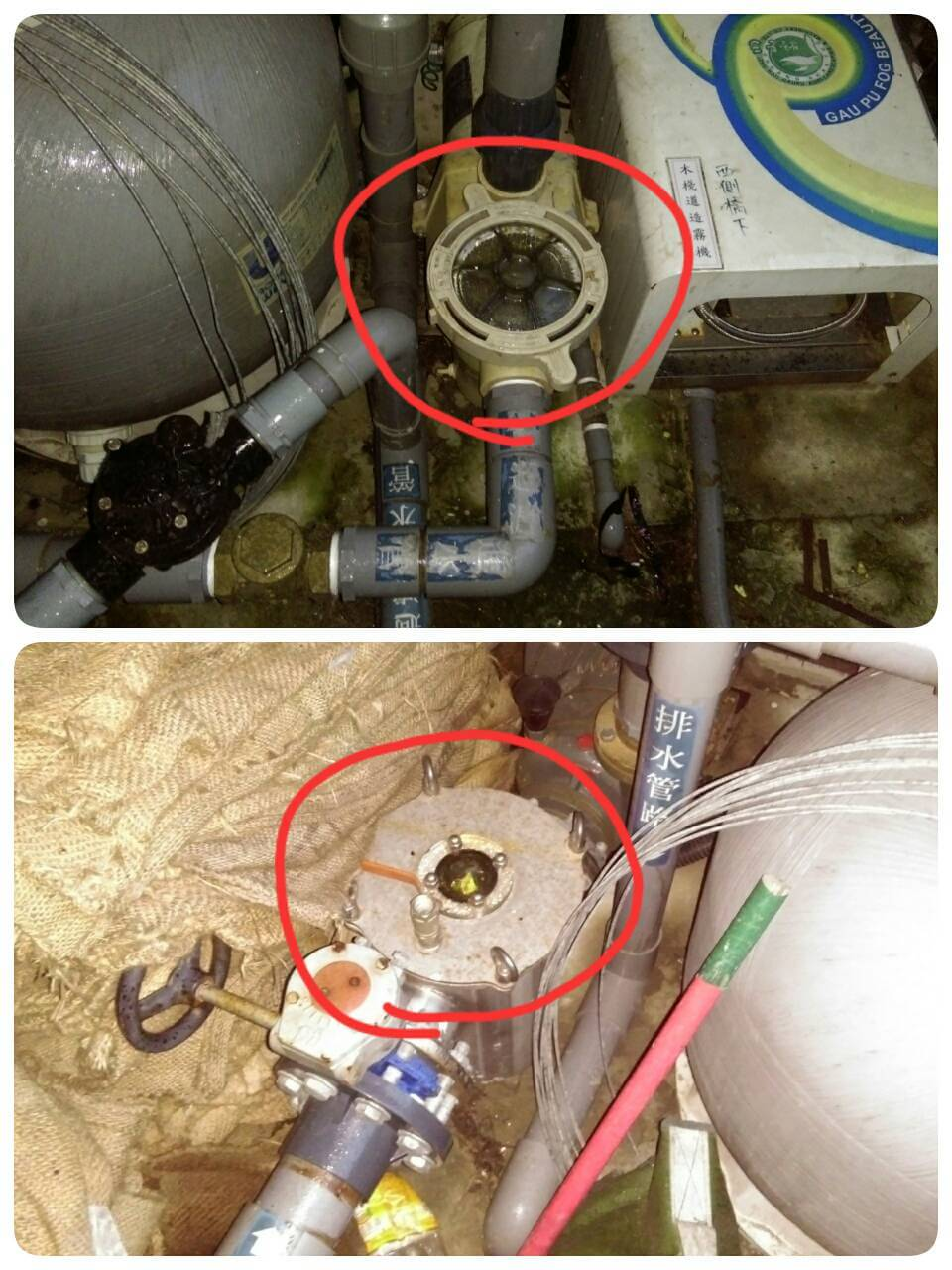

  • 機房內紅圈處為兩條主要管路入口
  • 東側水池水閥位置見原始筆記（水電組/未命名 92）

地下水龍頭水閥

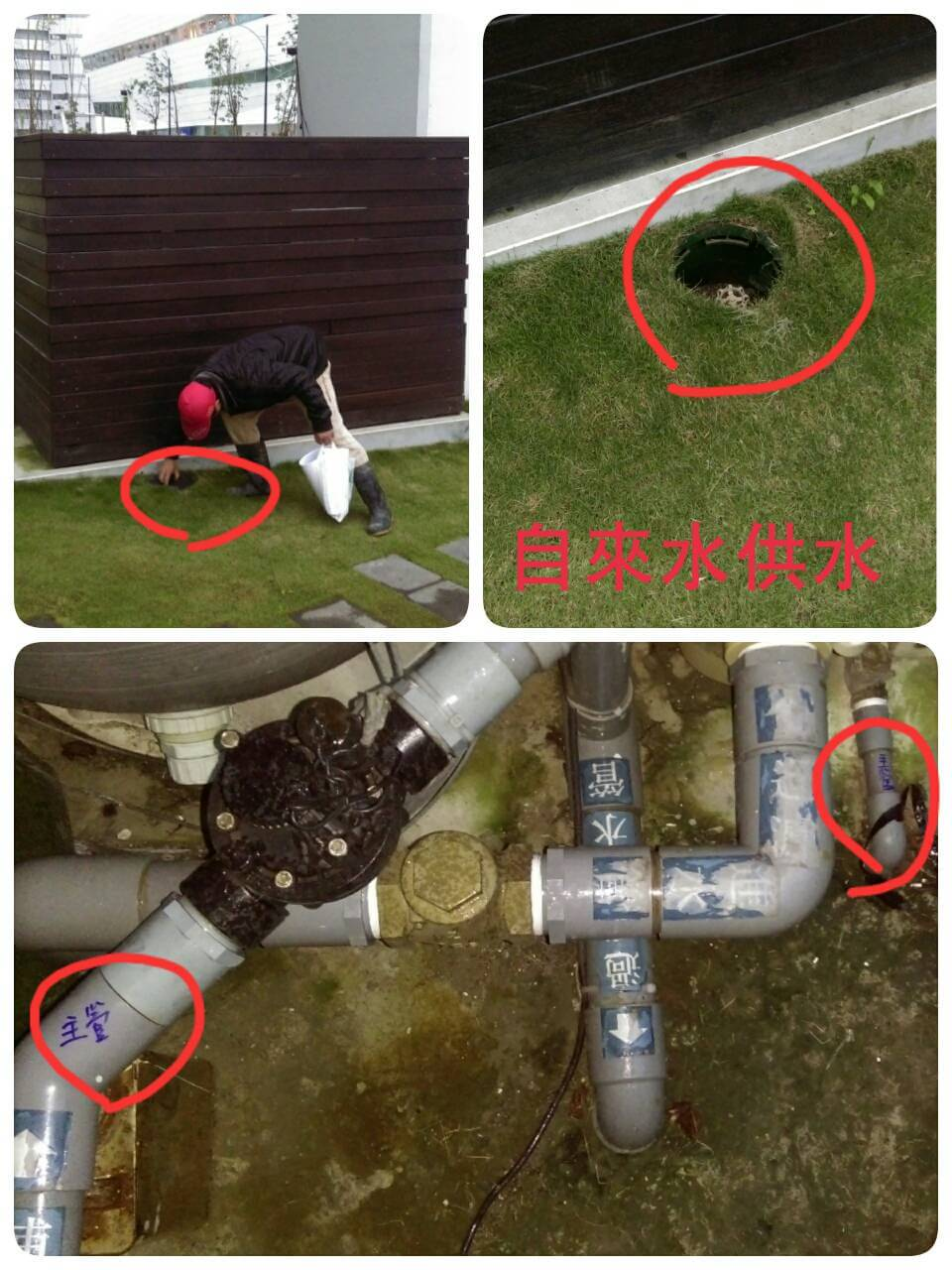

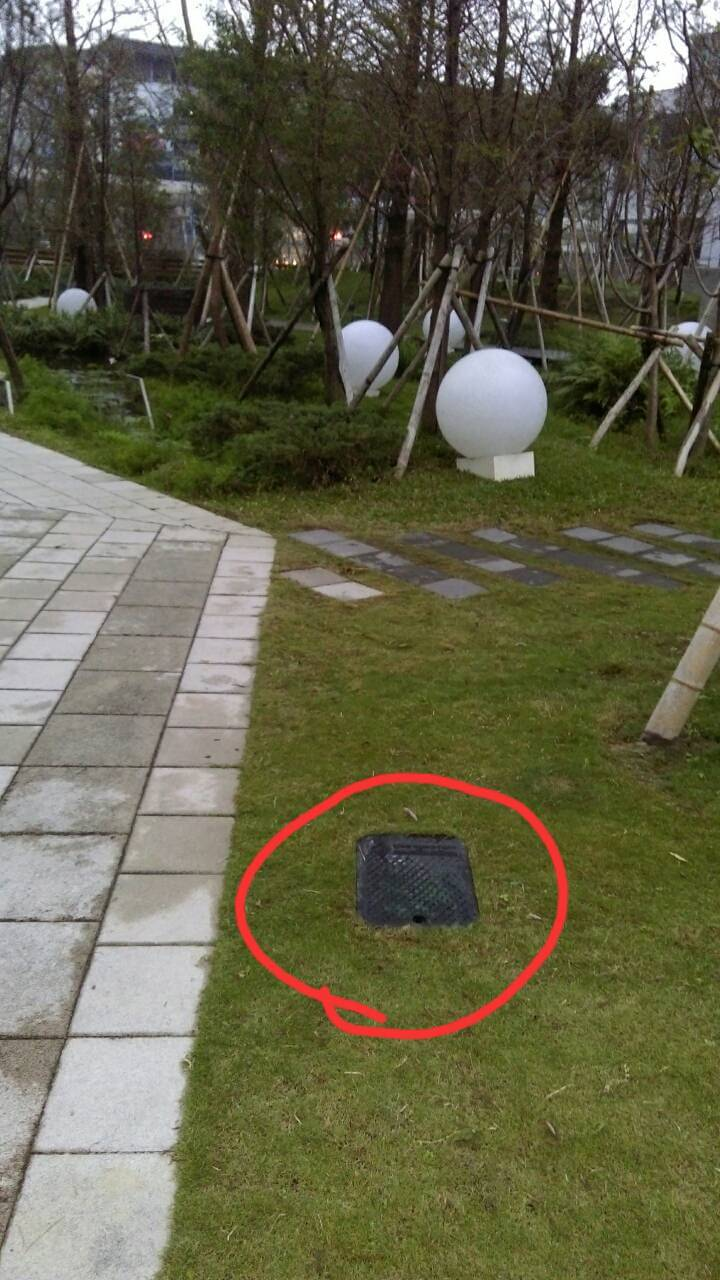

P1公園地下水龍頭水閥在欣葉對面（水電組/未命名 23）。

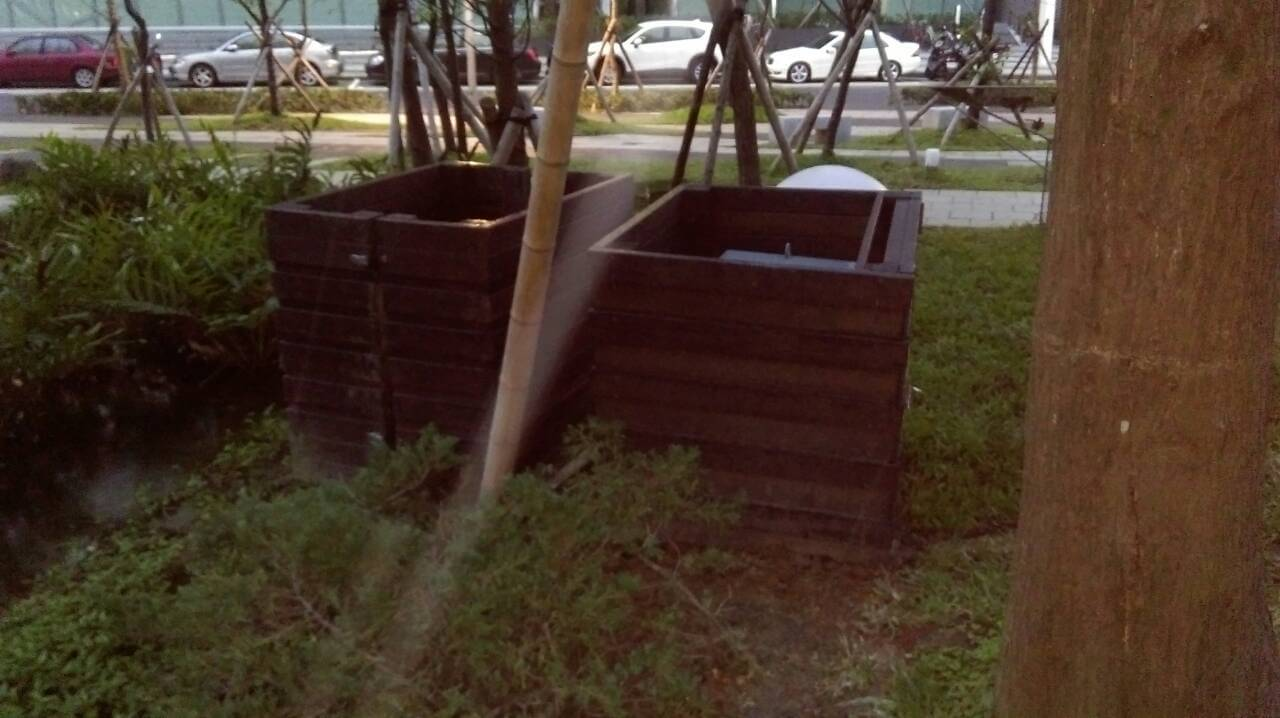

戶外用水水閥方位

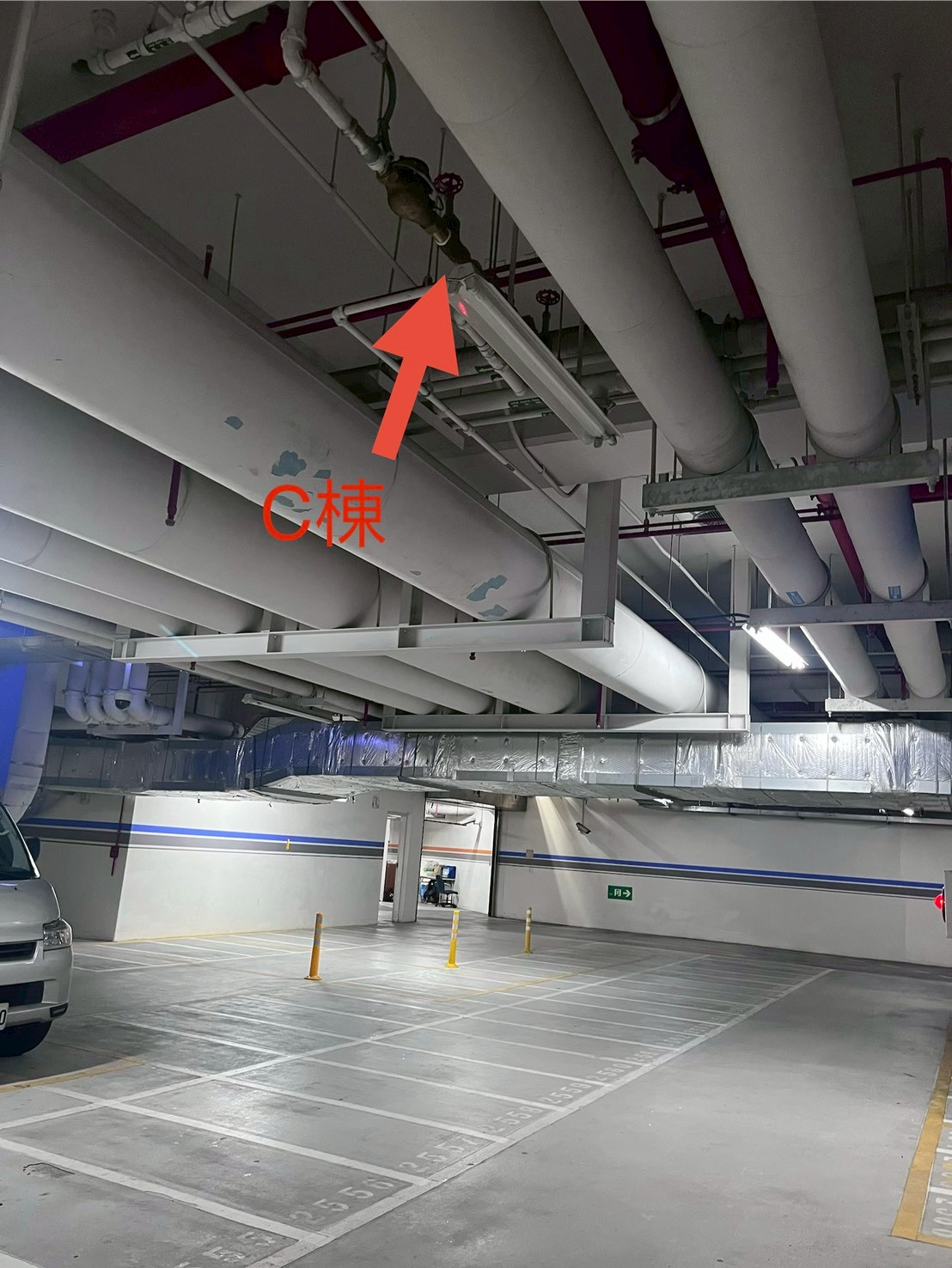

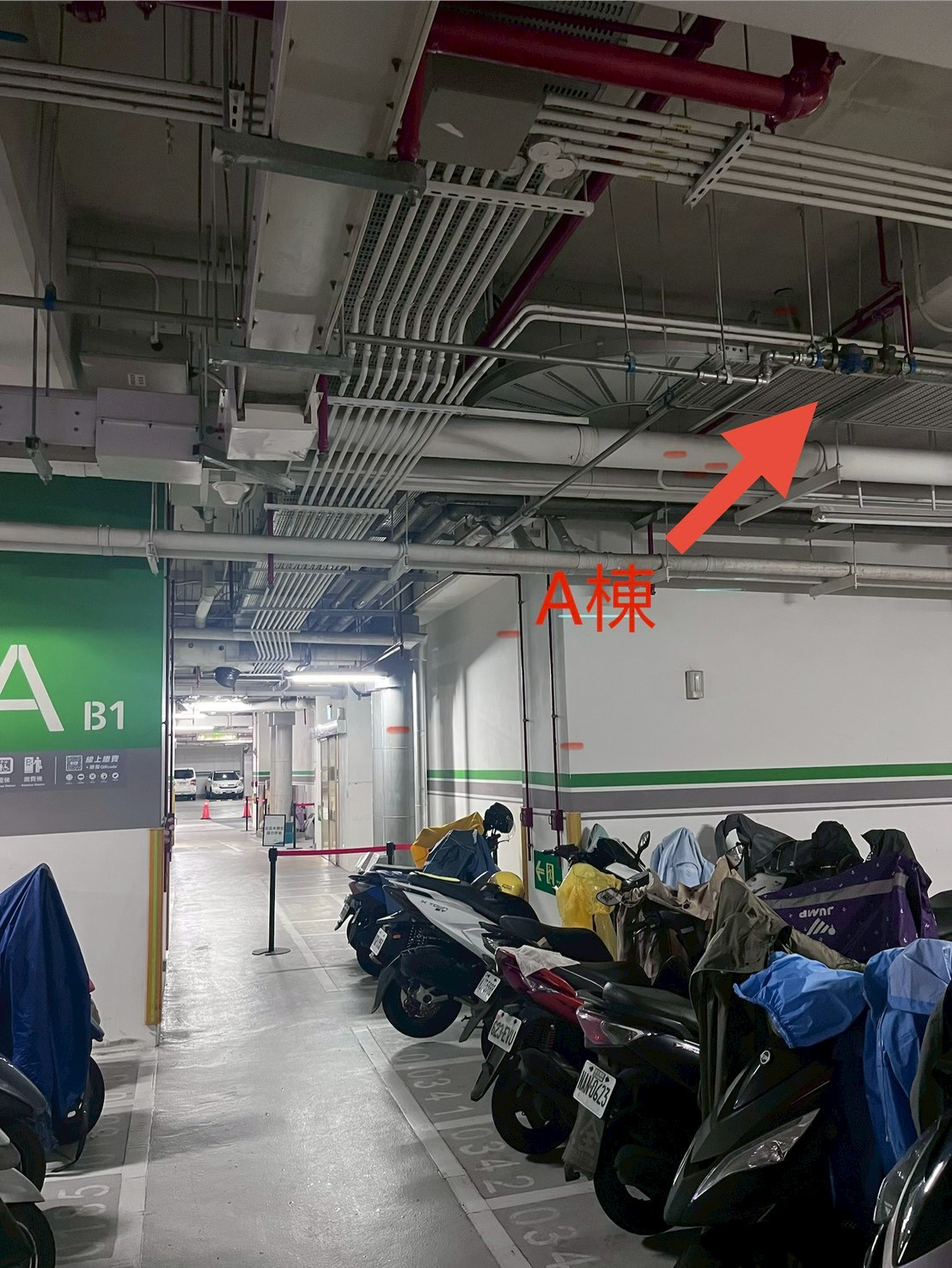

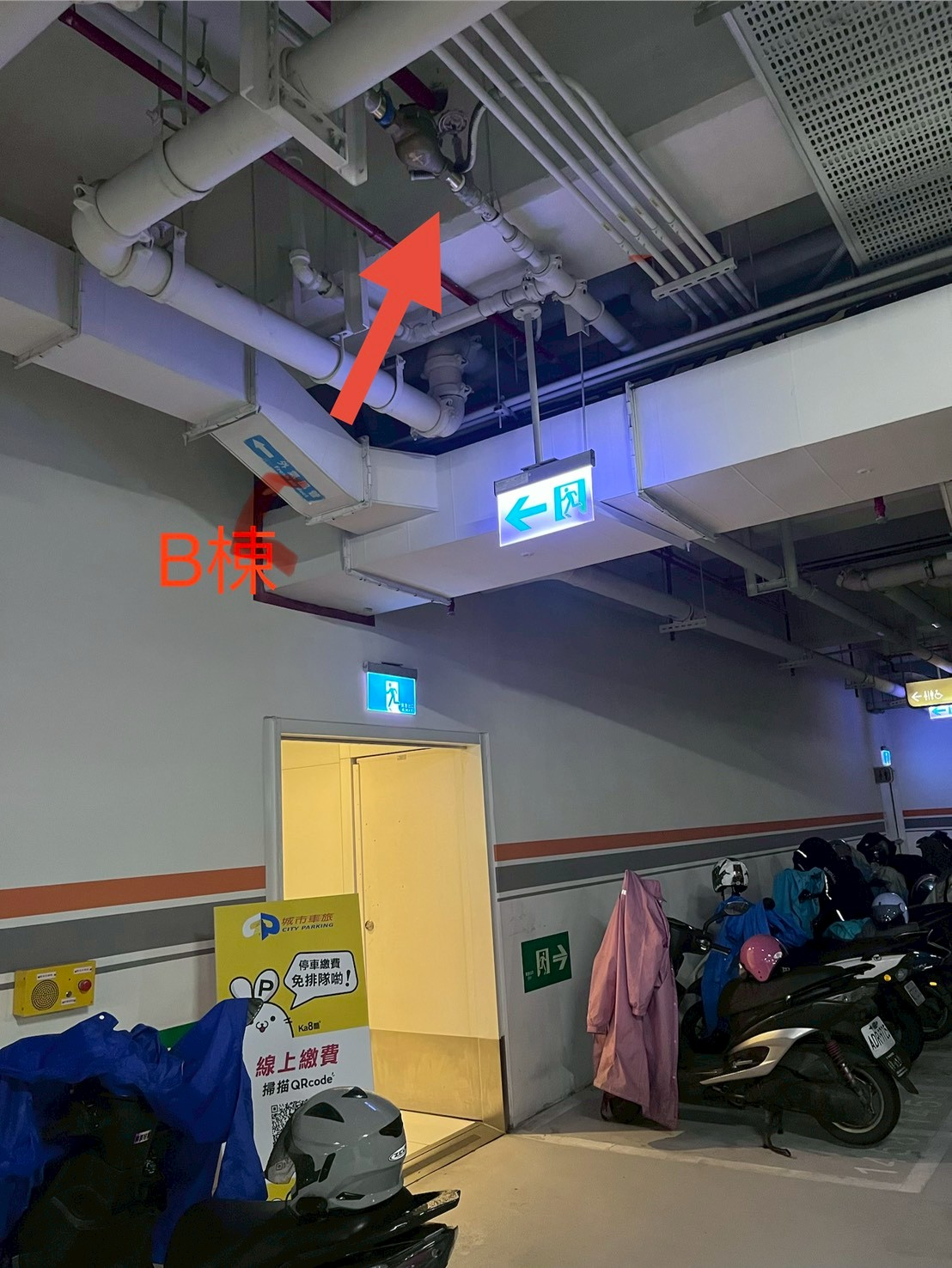

A棟水閥包含至 P1公園用水，詳見原始筆記圖片（水電組私/未命名 4）。

三重世貿公園（蕨類生態公園）

緊鄰園區，中國信託向臺北市政府爭取認養後與台大合作建立。

指標數值
面積3,641 坪
蕨類種數131 種（與臺灣大學合作種植）
定位全球唯一戶外蕨類生態公園

地貌包含濕地沼澤、草坪、棧道及旱地噴泉廣場。

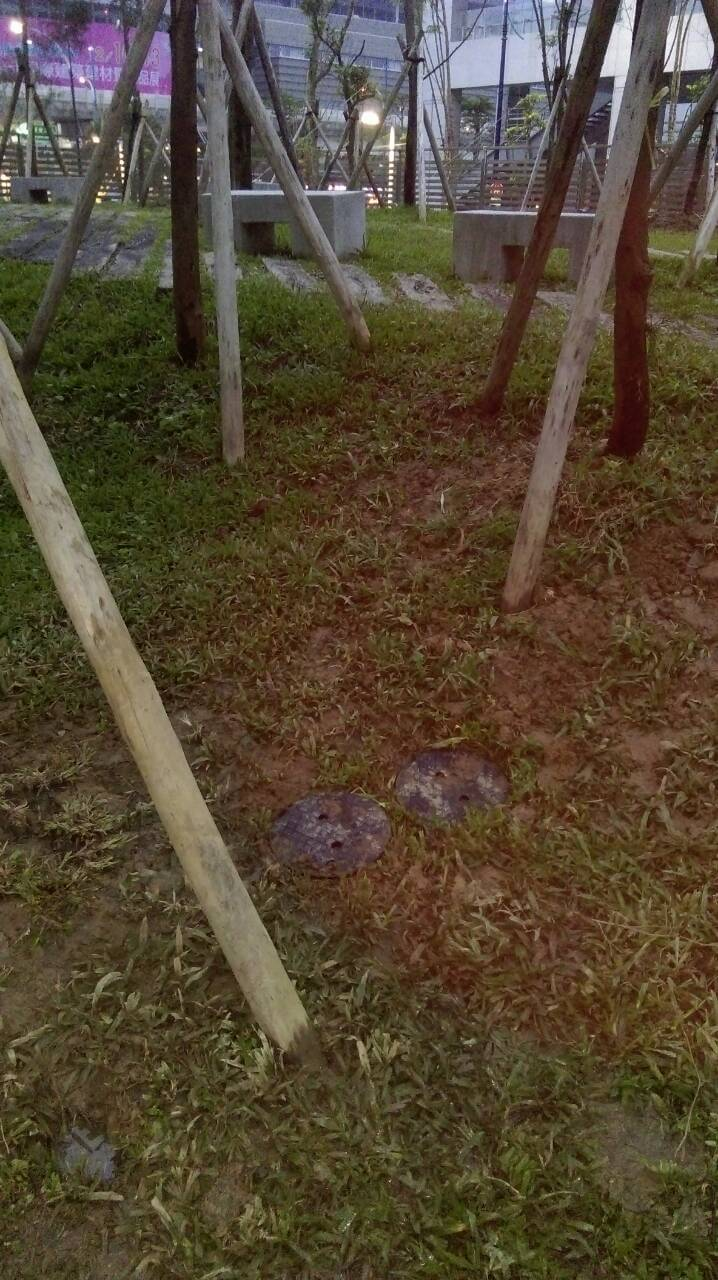

P1公園蕨園（造霧）

  • 造霧定時：休 10 分鐘，噴 3 分鐘

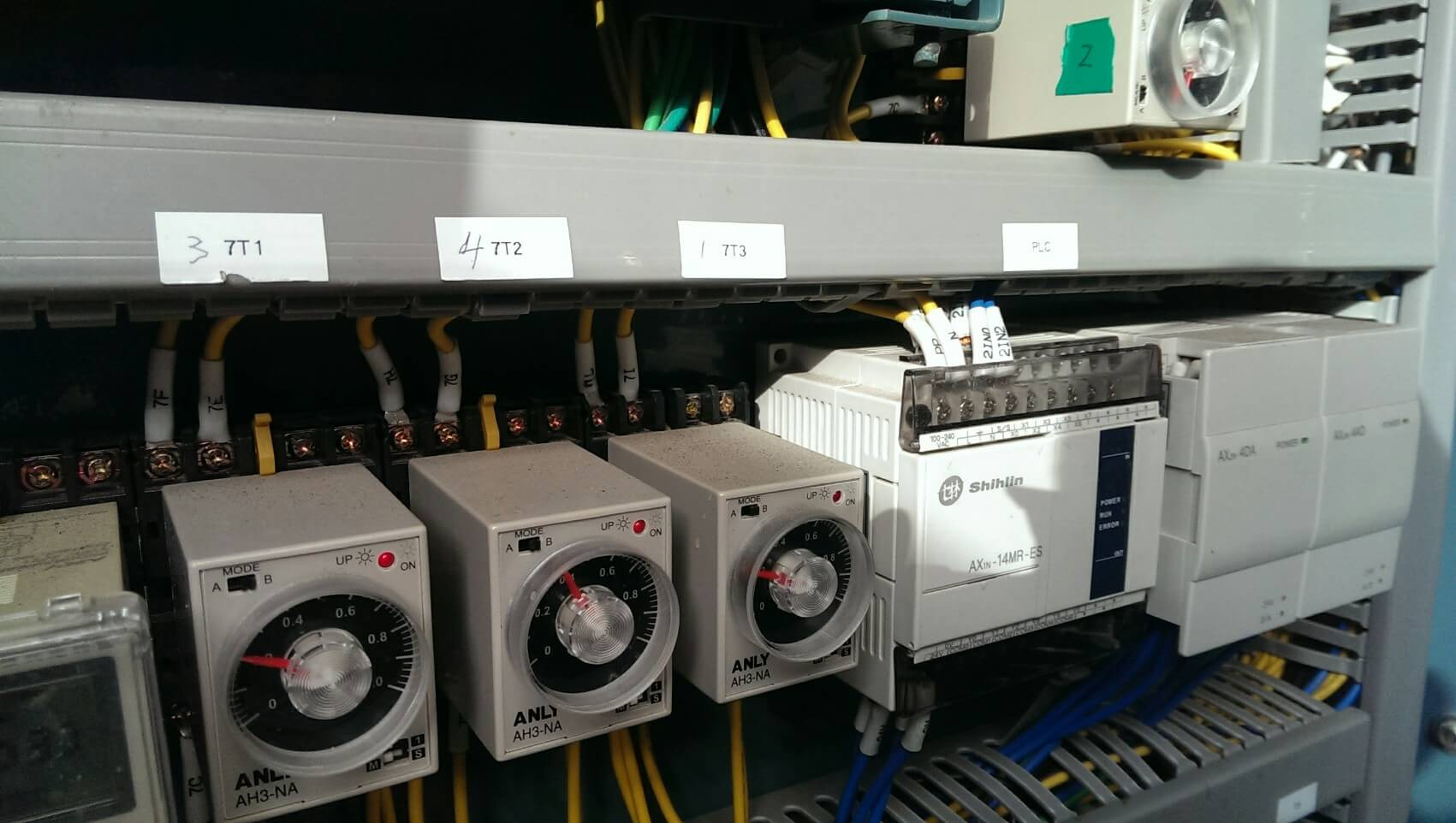

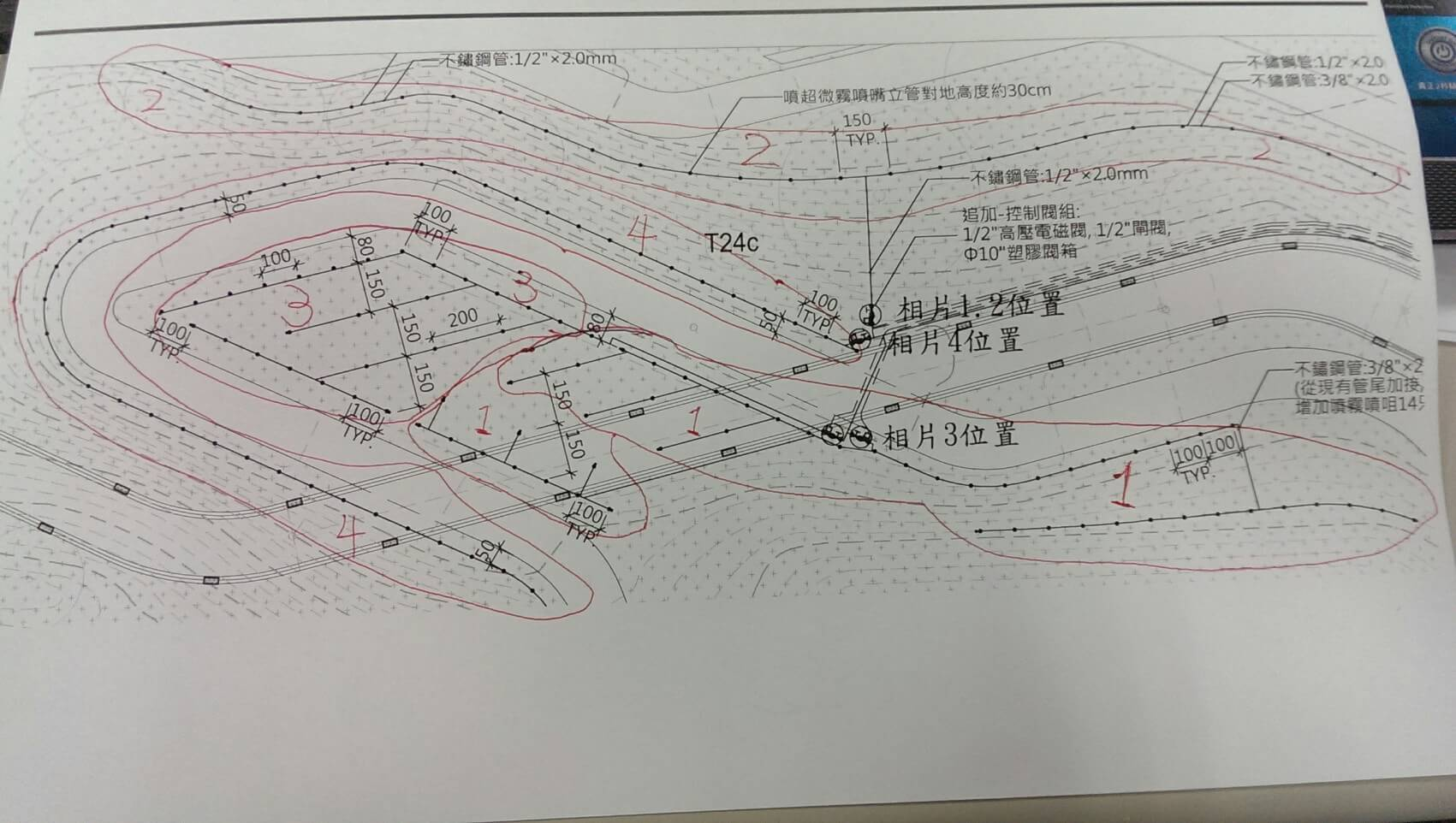

  • 造霧區域與延遲電驛對應圖：水電組/未命名 50

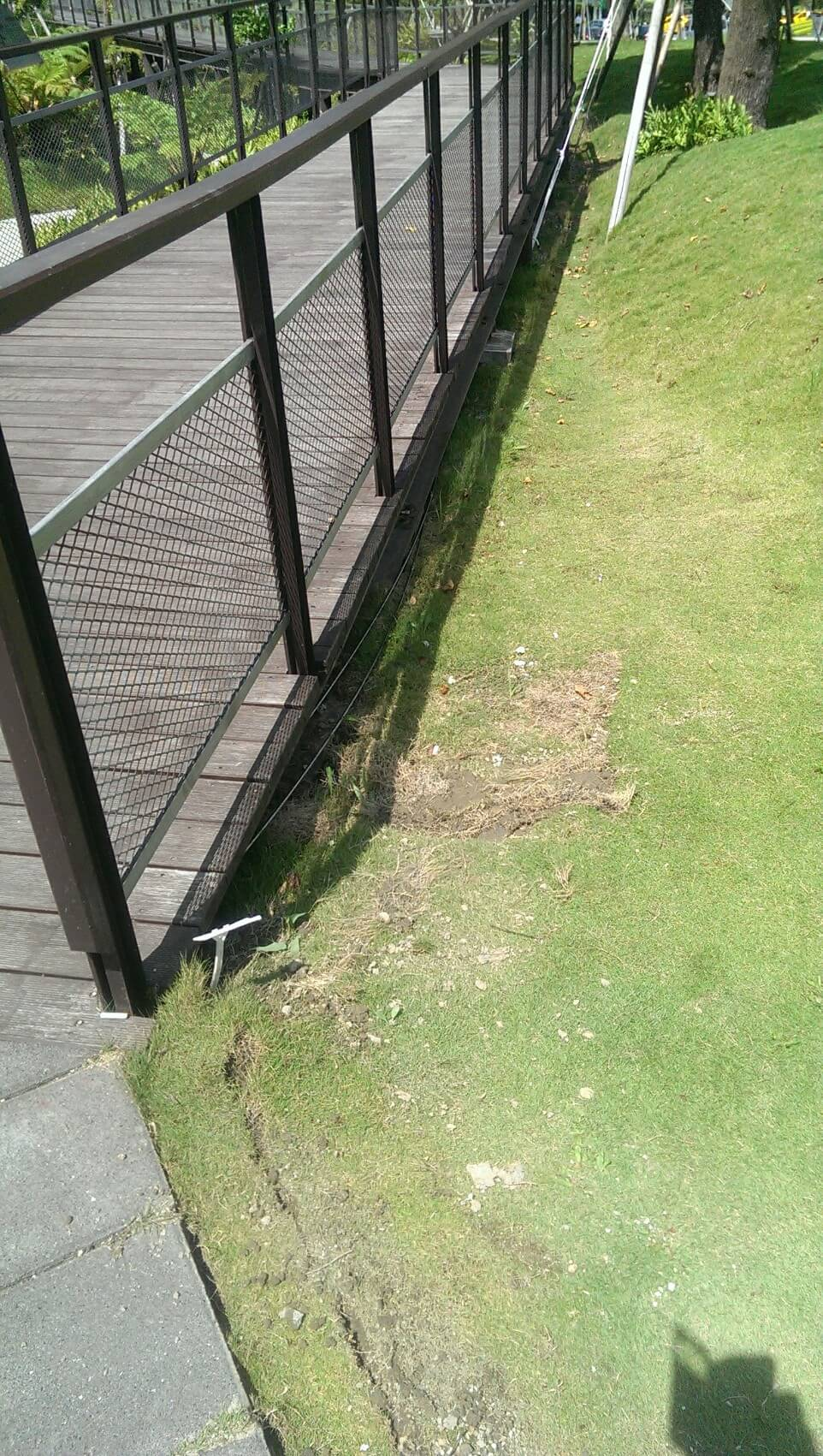

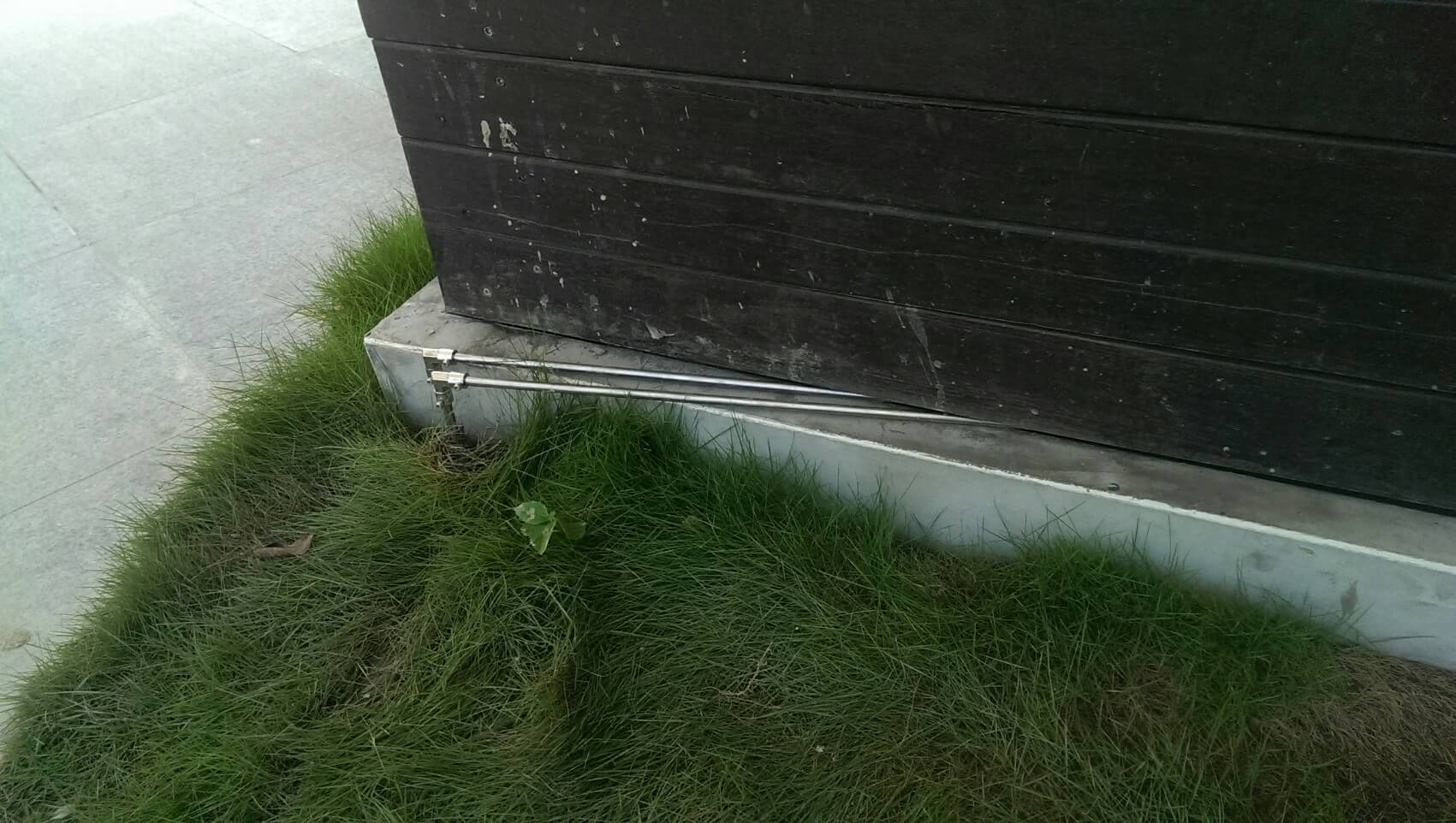

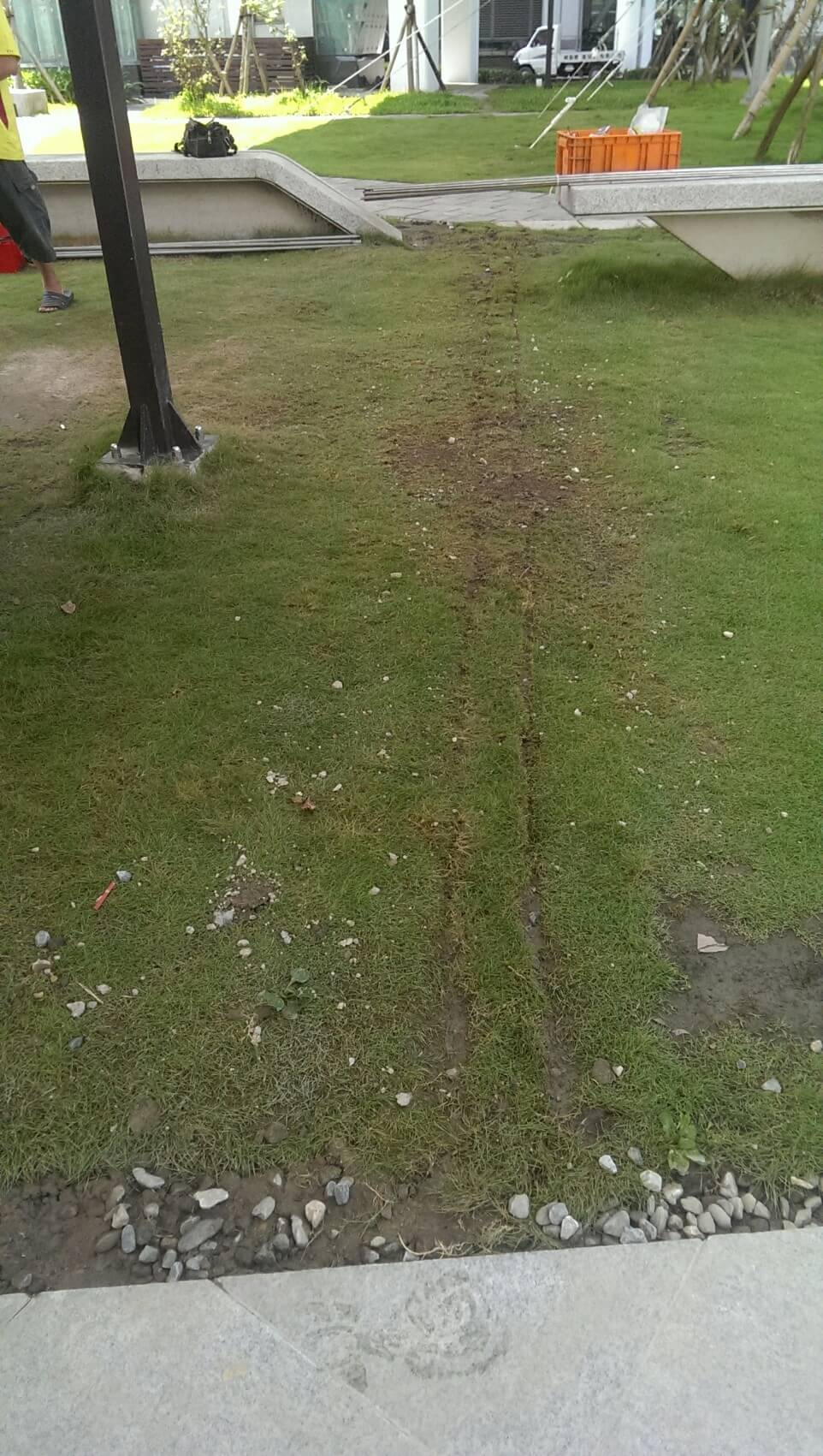

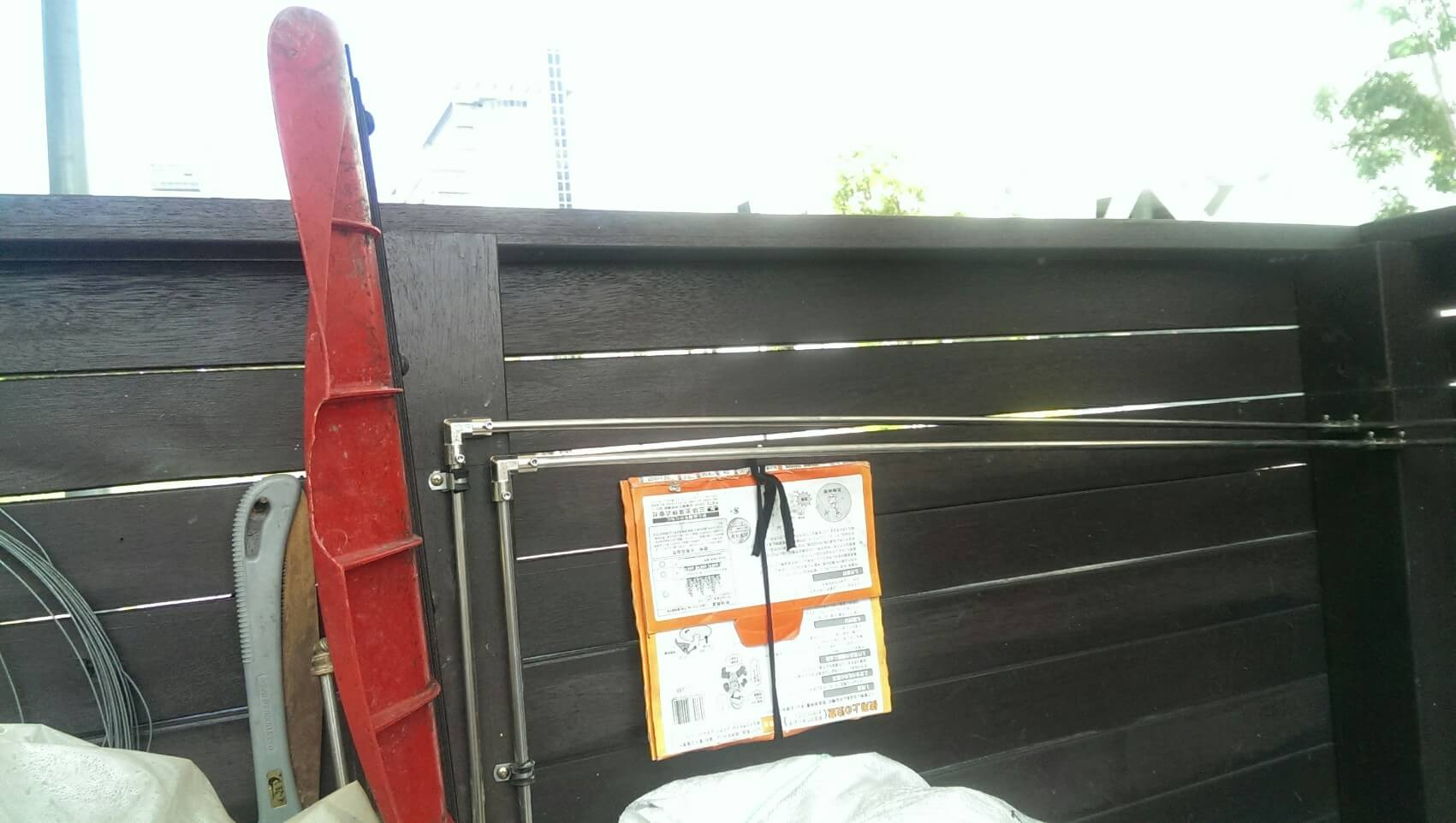

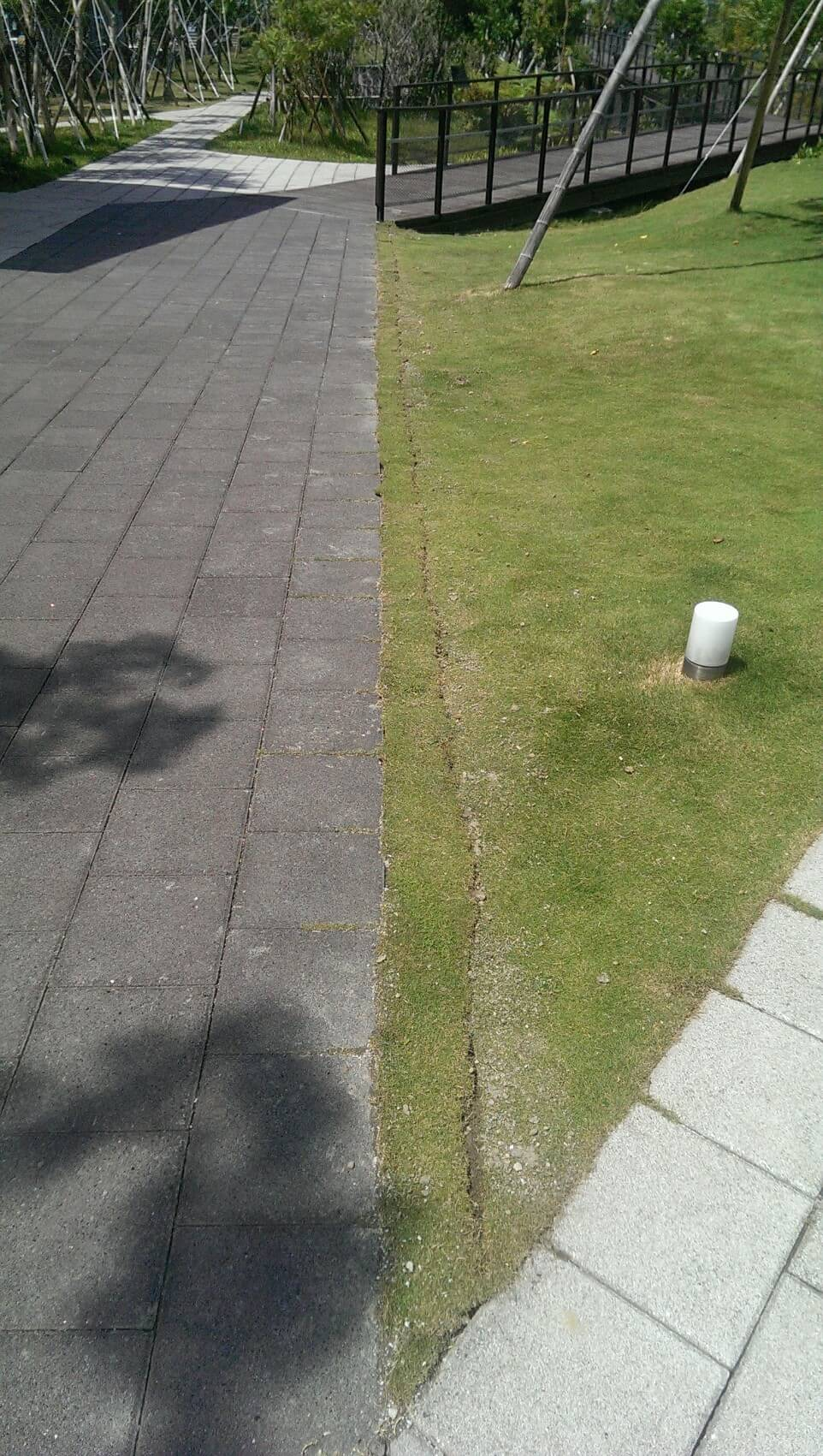

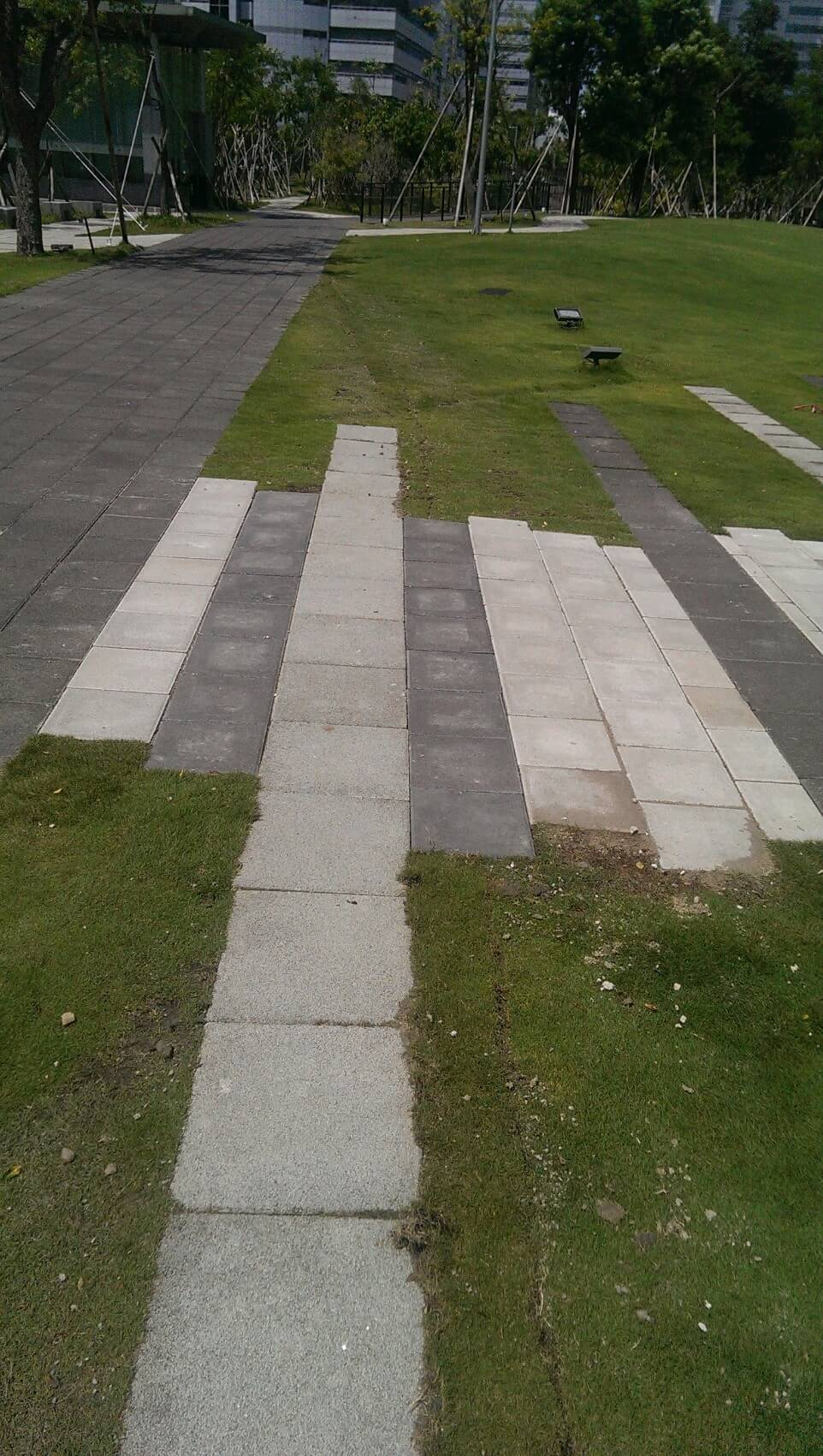

  • 木棧道與蕨園主幹管（深度約地下 15 公分）曾破裂，已由廠商毅成重新埋設新幹管

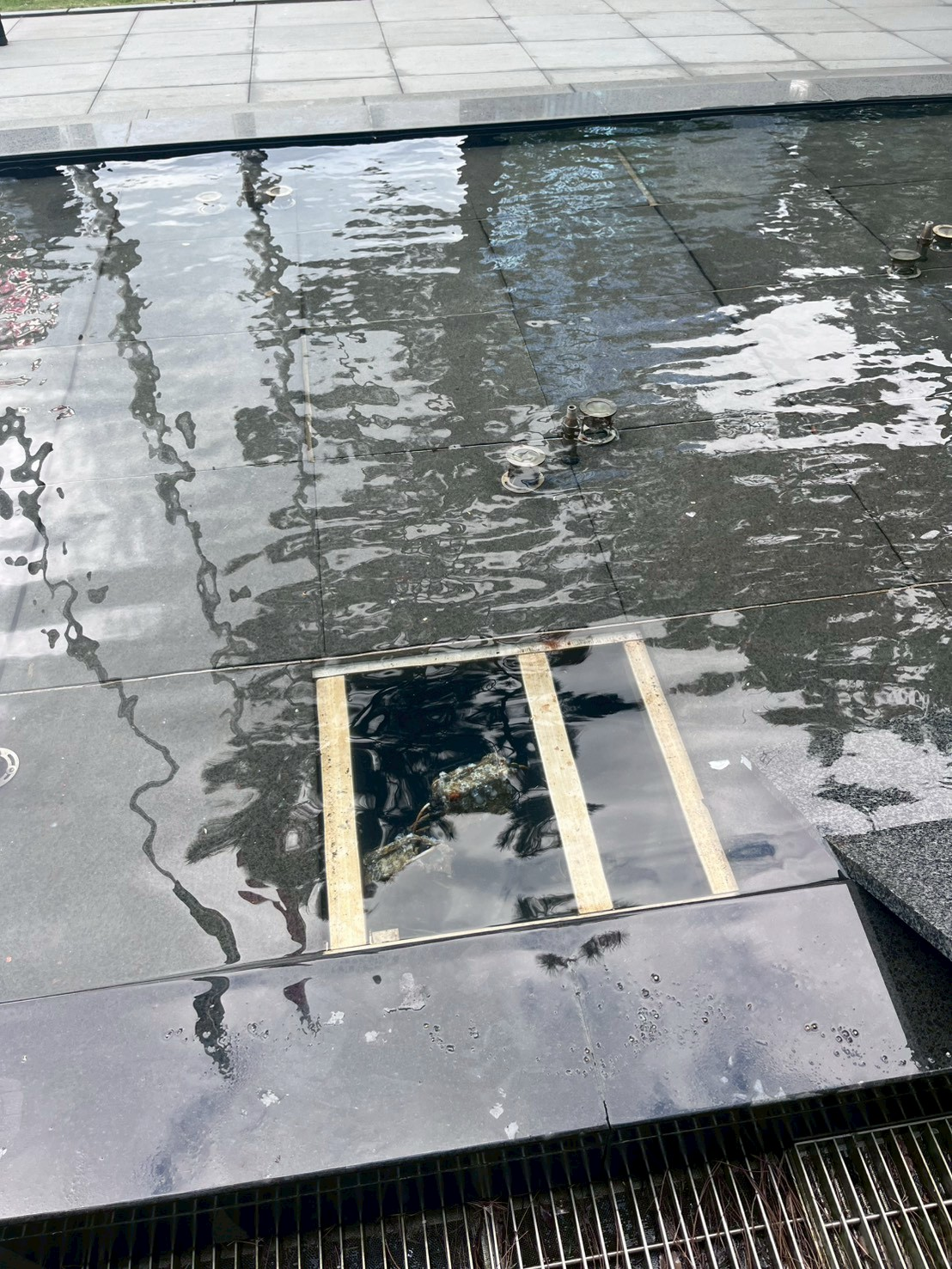

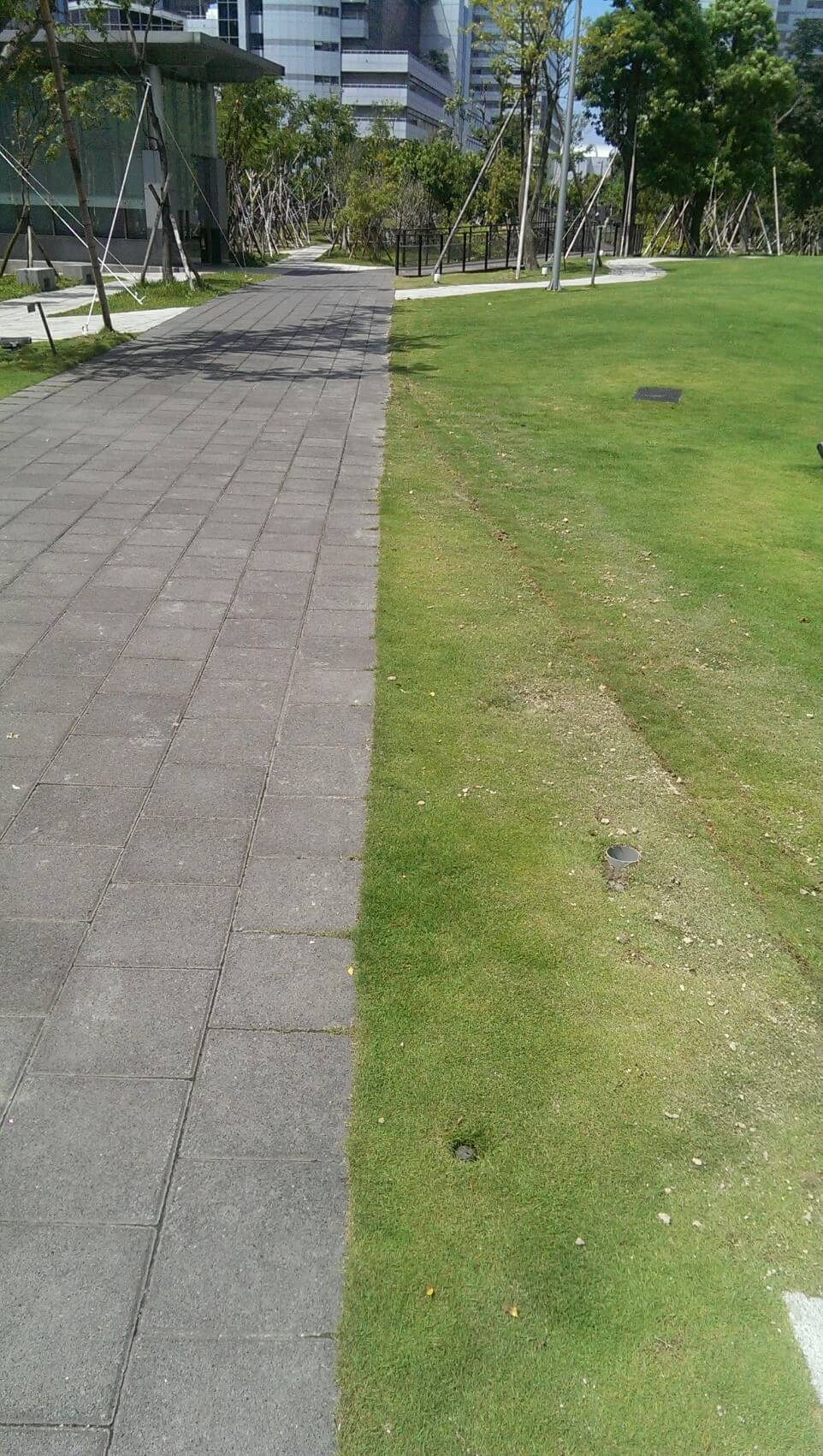

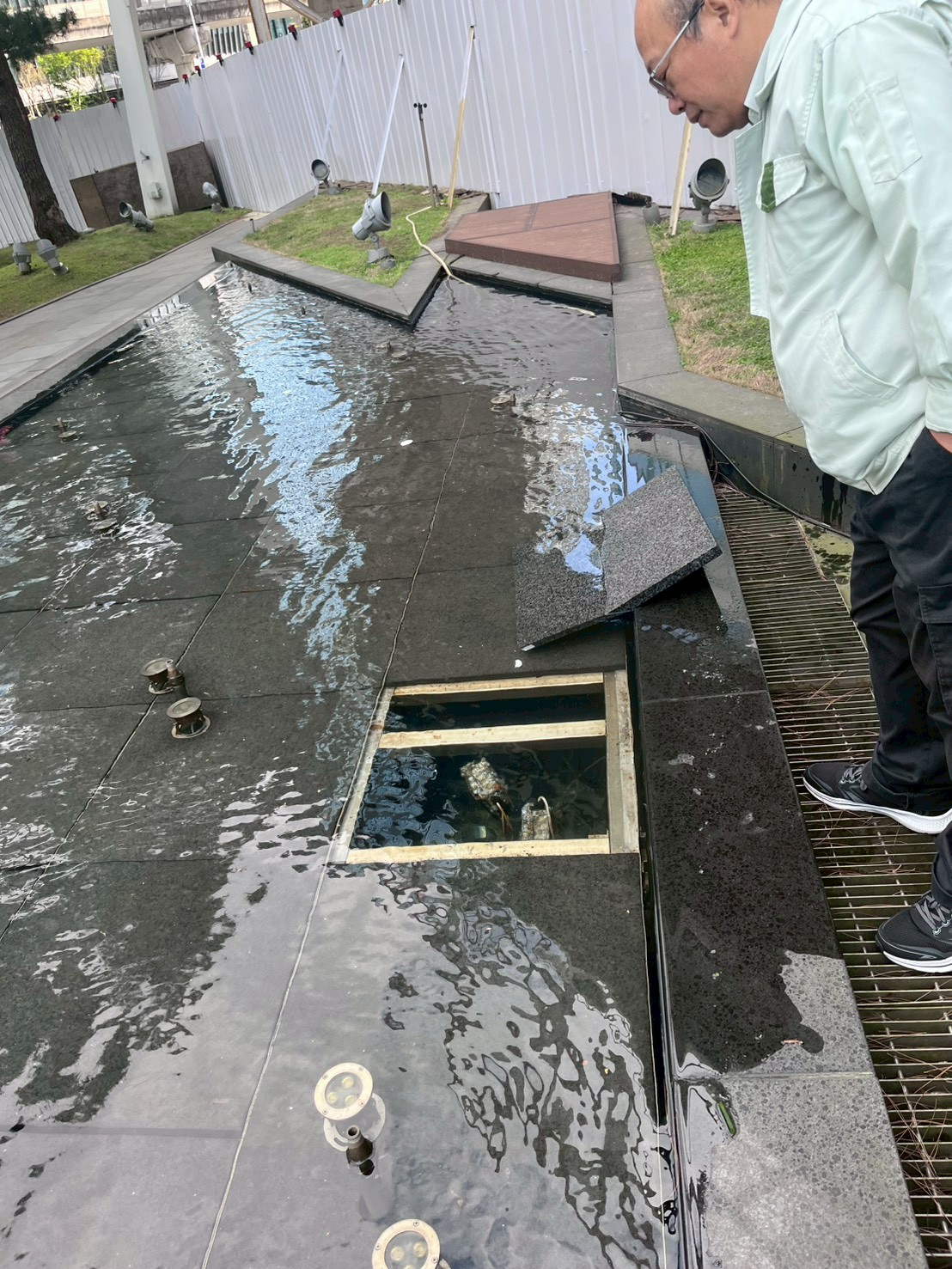

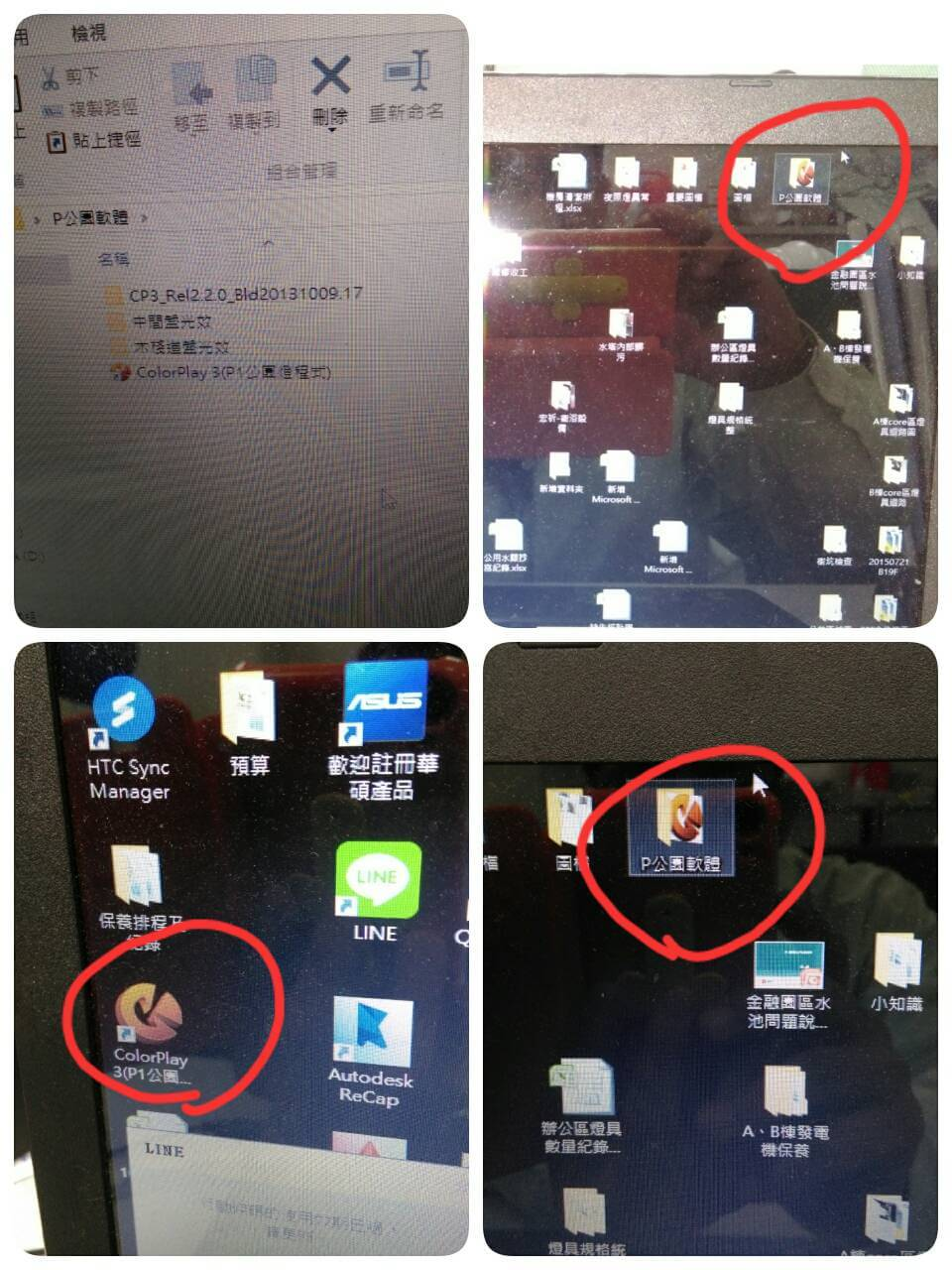

旱噴泉

設定時間
噴水09:00–18:00，每整點 10 分鐘
環形燈 & 條燈18:00–22:00

常見故障排除

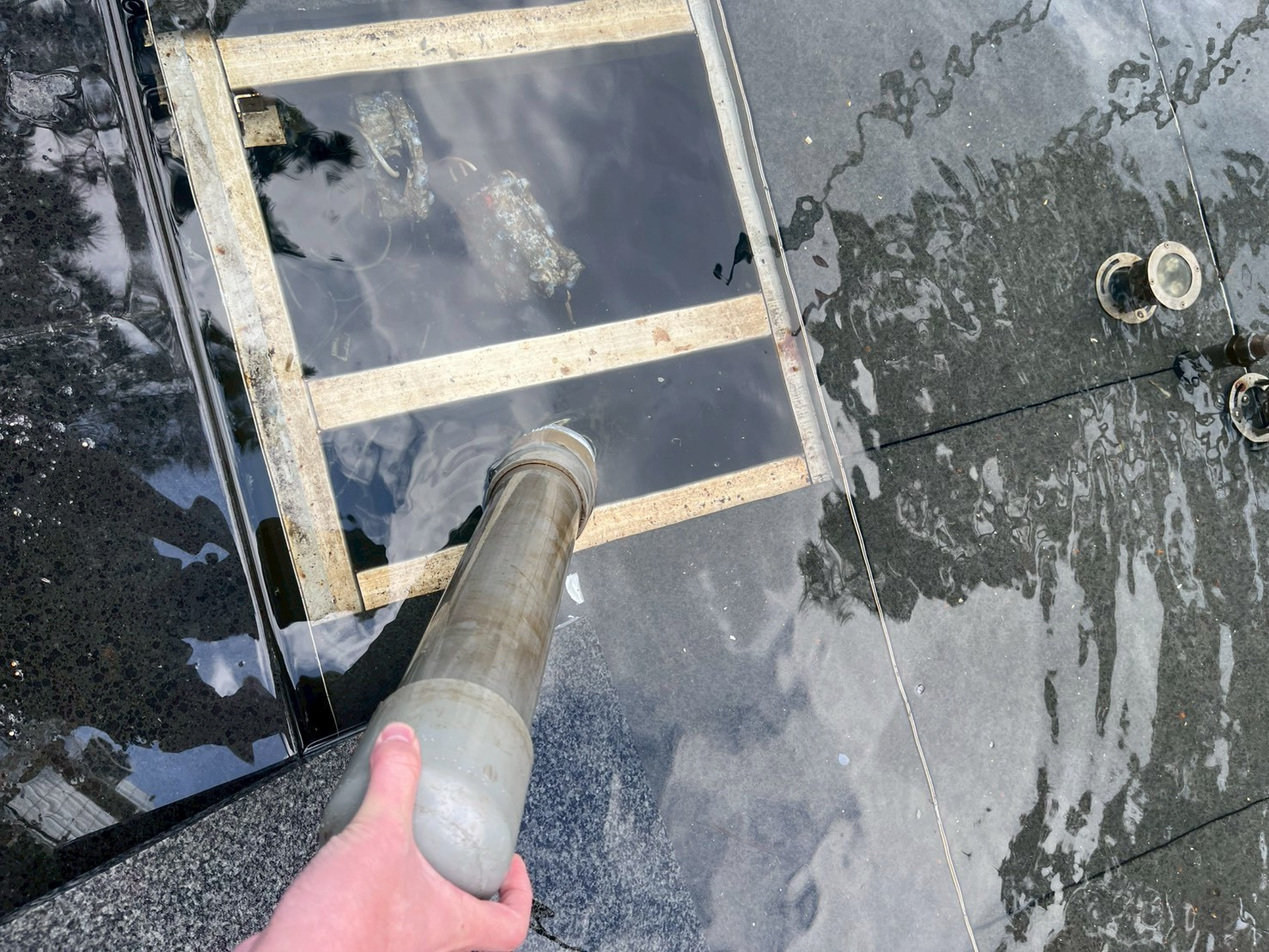

釋氣閥內球型塞卡雜物（造成大量漏水）：

  1. 關閉加壓泵
  2. 待雜物自動往下掉
  3. 重開加壓泵即可

A北水池牙塞位置

詳見原始筆記（水電組私/未命名 3）。

相關頁面

原始筆記圖片

PC2801 高壓霧機操作手冊

操作手冊 高壓霧機

PC-2801

PC-2802 PC-2803

重要 操作前請閱讀操作手冊

警告:

  1. 行動不便者、兒童或缺乏經驗或常識的人不得單獨使用這臺機器，除非他們處於監督之下，並由可以為

他們的安全提供障礙的人指導。

  1. 確保孩子們不會玩這臺機器。

  2. 為了避免危險，如果軟電線損壞，請將機器送到指定的後備部門或專業人員進行維修。

  3. 水源對進水軟管的最大壓力為 5。

  4. 請使用機器提供的進水軟管。 不得使用老化的軟管。 請用新軟管替換它。

  5. 在使用機器一定時間（取決於水的品質）後，如果發現濾水器很髒，請將其取出，並用強水流沖刷濾

網。 如果需要使用刷子，請輕輕使用。

  1. 操作前，請確保泵內部有油。 機油型別：15w-40 機油。

智慧噴霧裝置:

A. 螢幕顯示

B. 故障指示

無水指示：無水或低水壓，面板將顯示“PO 01”，沒有辦法可以工作。

只有在問題解決後，該問題才會準備再次執行。

1

C. 電源功能

按 START 按鈕切換模式，從 ON 到 AUTO 和 OFF。

  1. 開啟：該裝置處於工作和噴灑模式。

  2. 關閉：裝置完全關閉-除了重置，沒有按鈕工作。

  3. 自動：定時模式已開啟。

2

D. 設定時間

  1. 啟動定時模式 按下 START 按鈕並選擇 AUTO

  2. 設定時間 A. 按“SET”進入工作時間設定。 按“+/-”調整小時（0-23），直到它顯示你想要的資料。

B. 按“SET”進入工作分鐘設定。 按“+/”調整分鐘（0-99），直到它顯示您想要的資料。

3

C. 按“SET 進入工作第二個設定。 按“+/-”調整秒（1-59），直到它顯示你想要的資料。

D. 按“SET”進入暫停小時設定。 按“t/-”調整時間（0-23），直到它顯示資料為你想要的資料。

E. 按“SET”進入暫停分鐘設定。 按“+/-”調整單位（0-59），直到它顯示您想要的資料。

4

F. 按“SET”暫停第二個設定。 按“4/-”調整秒（1-59），直到它顯示你想要的資料

G. 按“SET”完成設定。 然後，該單元根據寫程式的定時器工作。

E. 使用方法

  1. 完成計時程式後，按 START 選擇 AUTO，機器將根據需要自動開啟和關閉。

  2. 按 START 選擇 ON，裝置將立即開始工作。 注意：在“開啟”模式下，裝置將繼續執行，直到您關閉它。

  3. 按 START 選擇 OFF 立即關閉裝置。

    注意：在“關閉”模式下，在您開啟裝置之前，裝置不會啟動。

F. 按重設

按“重置”以返回到機器的初始狀態。

G. 總工作金額（天）

液晶螢幕上顯示的總工作量，計算從 0 天到 9 天的工作量，然後再次返回到 0。

5

1. 將墊圈放入進水口體積，將濾水器與體積連線。

  1. 將進口軟管連線到進口體積。

  2. 將特氟龍膠帶纏繞在出口軟管的第一個聯結器周圍，然後將其連線到出口。

  3. A. 如果您選擇螺絲式黃銅聯結器，請檢查並確保所有聯結器都與 PE 軟管緊密連線。 然後將噴嘴連線

到聯結器。

B. 如果您選擇滑鎖配件，在切斷軟管後，請使用磨刀器將尼龍軟管脫毛。 然後將尼龍軟管推入配件並

連線噴嘴。

6

5. 將進口軟管的另一端連線到水龍頭，然後開啟水龍頭。 6. 開啟電源。 7. 按下按鈕將軟管中的空氣排氣。

  1. 開啟機器。 （遵循操作手冊）
  2. 調整機器的壓力調節器。

注意：

  1. 請使用薩莫電壓作為霧機。
  2. 切勿在霧機液體中新增任何型別的易燃液體（油、氣體、香水）。
  3. 沒有低壓開關機，不能自己停止，所以當缺水時不要開啟它。
  4. 機器不能自動抽吸。
  5. 每 200 個工作小時後向泵中新增油。

PC-2801 系列（0.3 升），油量：20-30 毫升。

PC-2802 系列（1L），油量：50-60ML

PC-2803 系列（3L），油量：50-60ML

故障排除指南

  1. 機器沒有進水口

  2. 電源開關應配備電源洩漏保護裝置。

7

8

9

Aquatech 自動過濾控制閥說明書

水處理系統用多功能控制閥

．TM.F67B1/ F67B2 ．TM.F71B1/ F71B2 ．TM.F75A1/ F75A2

使用說明書

CERoHS

產品說明

本產品採用微電腦控制，可根據實際使用狀況設定各參數，全自動逆洗過程。本控制閥閥體內 置高硬度、高平面度的陶瓷動片，在相對於之高度貼合的定片旋轉一周的過程中，由於動、定 片各自帶有不同的盲孔及通孔，隨著相對角度的變化，產生五種不同的流體通道，而實行所需 的過濾、逆洗、正洗等三種功能。做為水處理系統的核心控制元件，本產品改變了傳統水處理 系統需多個閥門、多條管線的繁瑣操作方式，整合各種功能於本產品，安裝更容易，操作更簡 單。

產品特點

※更緊實的密合方式 採用高平面度、耐腐蝕、耐磨損的端面，不洩漏。

※按鍵自動上鎖功能 一分鐘內無任何按鍵操作，按鍵將自動上鎖，再次工作前須將按鍵解鎖。

※LED動態彩色顯示螢幕 採用LED指示燈，辨識容易外觀充滿科技感、

※斷電警報

若連續停電超過3天，通電後時鐘　　 圖形將持續閃爍，提醒您需要重新設定當前時間。

※兩種運行計時模式(設定方式須由專業人員進行) 本控制閥提供以天設定或以小時設定模式，來啟動逆洗動作時間，通過撥動控制閥內部線路板 上的開關，可隨時進行切換，設定後需要重新啟動電源方可升，”ON”位置代表以天設定，”1” 位置代表小時設定。

本控制閥附有微動訊號輸出接點，可以外接泵浦、電磁閥等元件。當閥門在逆洗位置時，會輸 出訊號，當逆洗行程結束時回復到濾水位置會停止訊號輸出。

控制閥操作說明 控制面板

1.控制面板 工作過程中，以30秒間隔循環顯示:a.當前工作狀態(數位顯示與圖形標誌相對應)；b.當前時 間；c.逆洗時間(若控制閥在小時計狀態下，將無此項)。

過濾狀態下，面板左側動態顯示區LED燈，將由下而上進行動態顯示。

進入選單狀態，面版右下角設定燈號　　　 亮起；進入設定狀態該燈號開始閃爍。

當 燈號亮起，表示按鈕處於上鎖狀態。

斷電超過3天以上，在通電後 燈號亮起，表示需要重新設定當前時間。

參數設定表對應工作符號及釋義 面板顯示

設定參數

工作符號

12:20

02:00

1-03D

1-20H

2-05M

3-03M

釋義

當前時間 12:20

逆洗時間 02:00

備注

”:”閃爍

”:”不閃爍

過濾狀態，剩餘 3 天逆洗

過濾狀態，剩餘 20 小時逆洗

採水以小時計

逆洗狀態，剩餘 5 分鐘

正洗狀態，剩餘 3 分鐘

例:以天數計的控制閥，處於過濾狀態時，面板將循環顯示以下3種畫面。

b.動態顯示的LED燈，表示當 前閥門處於過濾狀態；

符號 表示當前時間12:20。

c.(過濾以小時既無此項目) 動態顯示的LED燈，表示 當前閥門處於過濾狀態； 逆洗時間為02:00

a.數字1、符號 和動態 顯示的LED燈，表示當前 閥門處於過濾狀態；過濾 狀態剩餘3天後逆洗，

按鍵

按下此按鍵進入選單，設定符號 閃爍，此時可查詢各項設定參數。

進入選單後，按下此按鍵，顯示數值及設定符號 閃爍，表示進入參數設定狀態。 參數設定完畢後，按下此鍵可聽到”嗶”的一聲，表示返回上一層選單。

3.

按鍵

非選單狀態下按下此鍵，可提前結束當前工作狀態，立刻進入下一個工作程序。 選單狀態下按下此鍵，可返回上一層選單。 設定狀態下按下此鍵，對所有設定的參數不儲存，並返回上一層選單。

和

按鍵

進入選單後，連續按

或

鍵，可查詢各項參數設定值。

進入選單設定時，連續按

和

可以增、減調整所需設定參數。

同時按住

和

鍵 10 秒，可以解除鍵盤鎖。

各時間參數設定

例:假設當前工作狀態正處於過濾狀態，如欲將當前時間由 9:45 設定時 11:28 ，逆洗時間由 10 分 鐘設定為 15 分鐘，如下步驟操作:

如螢幕顯示 表示鍵盤處於上鎖狀態，按住

和

兩鍵 10 秒，可將鍵盤解鎖。螢幕未

顯示

，表示鍵盤未上鎖，可直接進入步驟 2。

按下

鍵進入選單，面板將顯示當前時間，設定符號

及當前時間符號

同時亮起。此時”:”符號閃爍。

按下

爍。

鍵進入設定狀態，時間及設定符號

開始閃

連續按

鍵，將時間由 09 調至 11。

5.按下

鍵，分鐘及設定符號

同時閃爍，在連續按

鍵至分鐘由 45 變為 28。

鍵，會聽到”滴”的一聲，畫面停止閃爍，程序退

回查詢狀態。

7.連續按下

…(節錄)

AQUATECH 75Q 多功能控制閥說明書

過濾系統用多功能控制閥 操作說明書

( N74Q1, N74Q3, N75Q1, N75Q3 )

一、基本設置和使用說明 控制面板功能及其意義

顯示區

指示燈

8.8.:8.8.

選單/確認鍵 手動/返回鍵

向下鍵

向上鍵

�A�.� � 按鍵被鎖顯示符號

第四位數碼小數點常亮時，表示鍵盤被鎖住，此時單獨按任何一個鍵都將 不起作用（任何狀態下，一分鐘內不操作按鍵時，第四位數碼小數點常亮 ，鎖住鍵盤�)。

1

解鎖辦法：同時按住　� 和　� 鍵約５秒鐘，至第四位數碼小數點不亮。

�B、當前時間顯示符號

中間�:”閃爍顯示時，顯示的數字表示為當前時間。

�C、查詢狀態與設置狀態符號

第三位數碼小數點常亮時，表示為參數查詢狀態，通過按　� 或� 　可查詢

　所設置的參數。

參數閃爍顯示時，表示為參數設置狀態，通過按　� 或　� 可修改所設置的

　參數。

�D、按� � � 鍵

工作狀態按� � � 鍵，進入參數查詢狀態，第三位數碼小數點常亮。

參數查詢介面按� � � 鍵，進入參數設置狀態，需要設置的參數閃爍顯示。

設置完畢後按� � � 鍵，設置成功並返回參數查詢狀態。

�E、按� � � 鍵

工作狀態按� � � 鍵，可提前結束當前工作狀態轉入下一工作位置。�(如：當

出水水質不合格時，可按一下� � � 鍵結束運行，進行一次即時再生�/沖洗。

在再生�/沖洗過程中，如要提前結束某一步驟，按一下� � � 鍵，即可進入下

一個步驟。�)

�F、� � � 和� � � 鍵

參數查詢狀態下，連續按下� � � 或� � � 可依次上翻或下翻顯示各參數值。

參數設置狀態下，連續按下　� 或� � � 可向上或向下調整各參數值。

同時按下� � � 和� � � 兩鍵�5秒鐘，可對已鎖定的鍵盤解鎖。

參數設置狀態按　� 鍵，可返回查詢狀態；查詢狀態下按　� 鍵，可返回工

作狀態。

設置參數狀態修改參數時，按� � � 鍵，對所設置的參數不保存並返回查詢狀

態。按� � � 鍵，對所設置的參數保存並返回查詢狀態。

2

二、標準過濾設置步驟（以　　　　　　模式為例）

N75Q1 A-01

項目

當前 時間

再生 時間

工作 模式

反洗 時間

正洗 時間

信號 輸出 方式

操作步驟

顯示介面

�1�.在當前時間查詢狀態下，按　� ，進入當前時 間設置狀態，小時值及 �:閃爍，按　� 或� 可修改小時值�; �2�.再按　� ，分鐘值及�:閃爍，按　� 或　� 可 修改分鐘值�; �3�.再按　� ，修改當前時間成功，按　� 返回。

�1�.在再生時間查詢狀態下，按� � � ，進入再生時 間設置狀態，小時值閃爍，按� � � 或� � � 可修改小 時值�; �2�.再按� � � ，分鐘值閃爍，按� � � 或� � � 可修改分 鐘值�; �3�.再按� � � ，修改再生時間成功，按� � � 返回。

�1�.在工作模式查詢狀態下按� � � ，進入工作模式 設置狀態。工作模式�0�1閃爍，按� � � 或� � � 可修改 工作模式�; �2�.再按� � � ，修改工作模式成功，按� � � 返回。

�1�.在反洗時間查詢狀態下按下� � � ，進入反洗時 間設置狀態。反洗時間閃爍，按� � � 或� � � 可修改 反洗時間�; �2�.再按� � � ，修改反洗時間成功，按� � � 返回。

�1�.在正洗時間查詢狀態下按� � � ，進入正洗時 間設置狀態。正洗時間閃爍，按� � � 或� � � 可修改 正洗時間�; �2�.再按� � � ，修改正洗時間成功，按� � � 返回。

�1�.在信號輸出方式查詢狀態下按� � � ，進入信號 輸出方式設置狀態。信號輸出方式閃爍，按� � � 或� � � 可修改信號輸出方式�;

�2�.再按� � � ，修改信號輸出方式成功，按� � � 返 回。

1 2 1 2

0 2

0 0

A - 0 1 2 - 0 3

M

3 - 0 1 M

6 - 0 1

3

三、軟水過濾設置步驟（以　　　　　　模式為例）

N74Q3 A-01

項目

操作步驟

顯示介面

�1�.在當前時間查詢狀態下，按　� ，進入當前時

間設置狀態，小時值及 �:閃爍，按　� 或�

當前 時間

可修改小時值�; �2�.再按　� ，分鐘值及�:閃爍，按　� 或　� 可

修改分鐘值�;

�3�.再按　� ，修改當前時間成功，按　� 返回。

�1�.在再生時間查詢狀態下，按� � � ，進入再生時

間設置狀態，小時值閃爍，按� � � 或�

…(節錄)

全自動閥過濾桶說明書

石英砂過濾桶

安裝說明書

協兌企業有限公司

www.aqua-systems.com.tw

過濾桶安裝方法:

透 明 的 保 護 管 裝 好 砂 子 再 移 除 注意:分流管請固定好不 要讓濾材進入管內，否 則控制閥會無法裝上。

濾材倒入方式（礫石＋石英砂）/全系列附贈石英砂

一.首先桶內應先裝滿1/2桶水，並且中間有一PET塑膠製之透明中間水流

分散器不要移除(用來防止石英砂進入八岐管內)。

二.先加入A(礫石)至底部八岐管即可.

三.接著加入(石英砂)/在最上層

四.濾材裝好好再取出透明的分流管保護套.(請妥善保管),日後換石英砂時

仍會使用到。

五.接上頂控六段閥及壓力表(最好是進水及出水口各安裝一只壓力計)

六.如使用1HP（含）以下馬達，壓力增加5~7PSI時需反洗

如使用1HP以上馬達，壓力增加9~11PSI時需反洗。

馬達進水

過濾出水口

逆洗排污(接至排水溝)

桶身內部排水

MODEL

FV16

FV18

FV21

FV25

FV28

HEIGHT (mm)

TANK DIA (mm)

FLOW RATE (LPM)

基層石(礫石) kg

石英砂 kg

740

400

105

12

30

800

450

133

18

40

840

525

192

25

70

960

625

270

40

150

1025

710

320

55

180

MODEL

FT32

FT36

FT40

FT44

FT48

HEIGHT (mm)

1200

1300

1400

1480

1600

TANK DIA (mm)

FLOW RATE (LPM)

基層石(礫石) kg

石英砂

800

420

60

200

900

500

120

300

1000

1120

1200

550

150

400

630

180

450

700

200

550

石英砂濾桶使用注意事項

石英砂濾桶工作於極大壓力下，如有空氣進入此系統中，被壓縮之氣體將導致嚴重損壞，

請注意下列各點：

1、如欲調整控制閥或系統中任何組件重置，必須遵守：

*關閉馬達及所有自動控制設備，確認系統完全停頓。

*開啟釋氣閥讓桶內空氣完全釋出，壓力表讀數為＂0＂。

2、欲維持循環系統長期正常運作，如有發熱或損壞零件，必須立即更換。

3、濾桶最大工作壓力切勿超過50PSI，如超過將導致嚴重損壞。

4、如馬達使用1HP以下，壓力增加5~7psi時需反洗。

5、如馬達使用1HP以上，壓力增加9～11psi時需反洗。

6、如有下列狀況請立即關閉馬達：（待找出原因修復再開機）

*30秒內沒有水流出，而馬達入口處都是水。

*濾桶未出水，壓力表讀數上升。

*系統中有漏水現象。

7、傾倒石英砂入桶之前，請先裝滿1/2桶水，以免砂石之衝擊，損壞底層八腳管路。

8、濾砂清洗不徹底或清洗過於頻繁(如每2日清洗一次)將導致過濾效果不良。

9、一般先以礫石鋪作濾床，上層再以石英砂濾材做過濾。

（約1~2年更換一次，視水質狀況而定）。

＊安裝完成使用之前必須開啓釋壓閥，讓桶內空氣釋出，確認桶內無殘留空後，

關閉釋壓閥。（壓力錶讀數為零）
